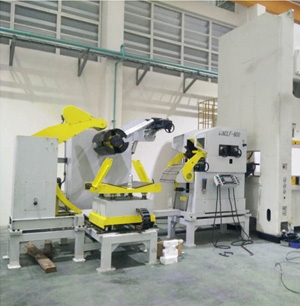

平面送料機也叫圓盤臥式送料機，它的結構包含平面盤、電控面板、追尋器、擺桿及安裝在擺桿上的托料輪，其中卷料可堆疊放置在平面盤上，平面盤為一個圓形的、可轉動的臺面，其中心安裝有一根定位桿，使用時將鋼卷料帶水平放置在臺面上，而且定位桿刺進料帶的中心，這樣當鋼卷隨平面盤運轉時，整個鋼卷不會違背出臺面。

　　電控面板安裝于平面盤的盤側的主支柱上，內置變頻器、偏心輪和控制電路，可經過改動偏心輪與追尋器的觸摸深度來控制圓盤臥式送料機送料速度，追尋器位置電控面板上，經過M6螺絲與電控面板中的偏心輪銜接，在主支柱上段安裝有一個固定夾具，該夾具可經過本身調理組織沿主支柱上下移動，差速組織銜接在夾具上的一銜接軸上。

　　差速組織呈水平放置，托料輪安裝在差速組織的一側，該差速組織包含外殼、水平導軸、水平桿以及歪斜鉸支桿，其中在歪斜鉸支桿遠離支點的一端樞接有一扇形齒，該扇形齒用于驅動調速器，一滑塊套設經過軸承套設在水平導軸上，并經過水平桿對其定位，放置其偏轉，滑塊的側面安裝有一軸承，該軸承用于托起歪斜鉸支桿遠離支點的一端，該滑塊下端設置有一重錘，托料輪的中心桿固定在重錘上，而且于該中心桿的另一端設置有一配重塊。

　　主支柱上還垂直固定有一擋桿，該擋桿固定在一個套設于主支柱的軸套上，擋桿用于限制運送之料帶的活動范圍，平面送料機在使用時，將鋼卷料帶水平放置在平面盤上，并將鋼卷料帶的端頭穿過托料輪運送到后續的加工機械中，在加工過程中，平面盤不斷的運轉，以釋放鋼卷上的料帶，并令料帶與后續測量器下方，其作業原理為：當料帶運送的速度減慢，形成料帶的張力增大，在此張力形成的牽引力效果下，料帶將帶動托料輪沿水平導軸及水平桿移動，即由遠離加工機械一端向近端移動，在移動過程中，用于托起歪斜的軸承也將一起移動，由于軸承托起斜桿，由于軸承向歪斜桿的高端運轉，歪斜桿在自重效果下會下沉，這樣就形成扇形齒發生偏轉，然后觸發調速器，調速器將輸出信號至平面盤的變頻器，提高運轉速度，反之，如果料帶運送速度過快，具有較多的盈利，其本身的張力很小，這樣就會形成托料輪回來，然后觸發調速器，令平面盤減速，圓盤臥式送料機經過追尋器與偏心輪的觸摸深度來控制平面盤的運轉速度，以令料帶的盈利保持在一個合適的水平，其本身張力也不會呈現過大改變，不會對較薄的料帶發生不良影響。
